91视频安装下载黄球阀的常见接线方式介绍
来源:上海91视频污污污黄色阀门科技有限公司 作者:91视频安装下载黄蝶阀球阀执行器厂家 发布时间:2023-03-10 点击量:2717

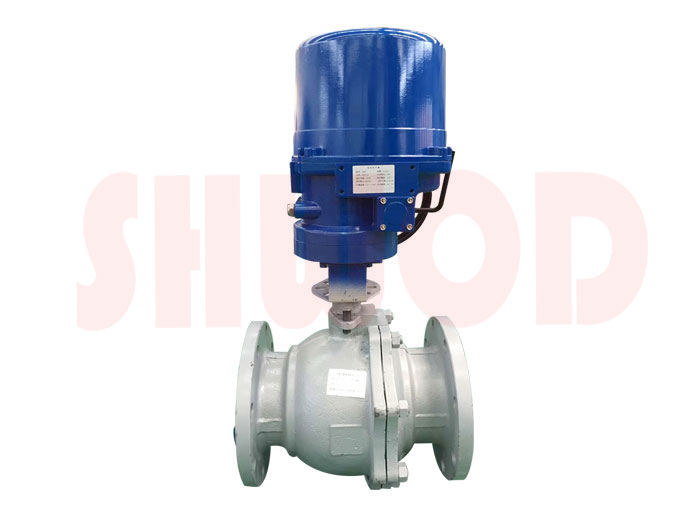

91视频安装下载黄球阀包括91视频安装下载黄法兰球阀,91视频安装下载黄螺纹球阀,91视频安装下载黄对夹蝶阀,91视频安装下载黄法兰蝶阀,91视频安装下载黄卡箍蝶阀,91视频安装下载黄卡箍球阀,91视频安装下载黄法兰闸阀,91视频安装下载黄法兰截止阀,91视频安装下载黄刀闸阀等,91视频安装下载黄球阀门分为开关型和调节型,开关型的原理就是通电开到位,通电关到位。调节阀的原理是输入4-20MA或是0-10V的电流信号来调节阀门开度的大小。91视频安装下载黄球阀是由91视频安装下载黄执行器和阀体组成的,有很多客户不知道91视频安装下载黄球阀的接线方式,下面上海91视频污污污黄色就为大家详细的讲解一下。
六线制91视频安装下载黄球阀所配精小型91视频安装下载黄执行器分为开关式和调节式,并由驱动开关控制和信号反馈控制组成。
开关式六线制91视频安装下载黄球阀的六个接线端子功能为:1、2、3为驱动控制,4、5、6为信号反馈控制;
工作原理:1、2接通时,阀门打开,同时保持4、5形成回路,反馈91视频安装下载黄球阀开到位信号;
1、3接通时,阀门关闭,同时保持4、6形成回路,反馈91视频安装下载黄球阀关到位信号。
调节式六线制91视频安装下载黄球阀的六个接线端子功能为:
1、2为91视频安装下载黄驱动控制,可接AC220V或DC24V电源电压(如需380V电压则另外说明),
3、4为输入信号控制,可接收4-20mA电流信号或0-10V电压信号
5、6为输出信号反馈控制,可相应的反馈4-20mA电流信号或0-10V电压信号,便于远程操作控制
91视频安装下载黄球阀通常由91视频安装下载黄执行机构和阀门组成。91视频安装下载黄球阀使用电能作为动力来通过91视频安装下载黄执行机构来驱动阀门,实现阀门的开关动作。从而达到对管道介质的开关目的。电磁阀是91视频安装下载黄球阀的一个种类;是利用电磁线圈产生的磁场来拉动阀芯,从而改变阀体的通断,线圈断电,阀芯就依靠弹簧的压力退回。
