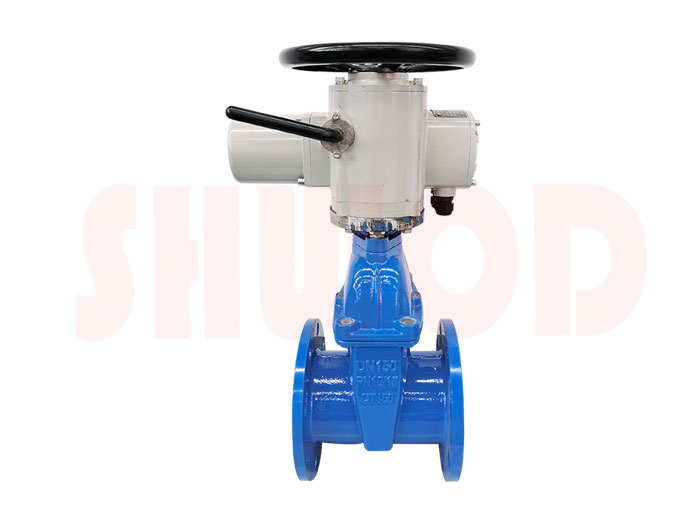

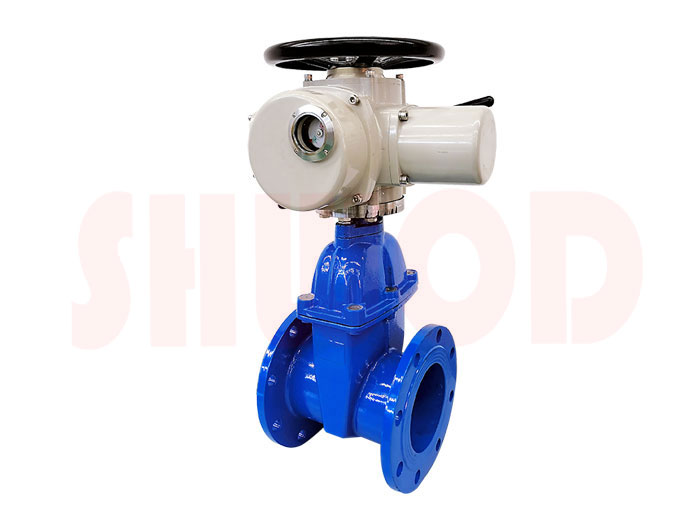

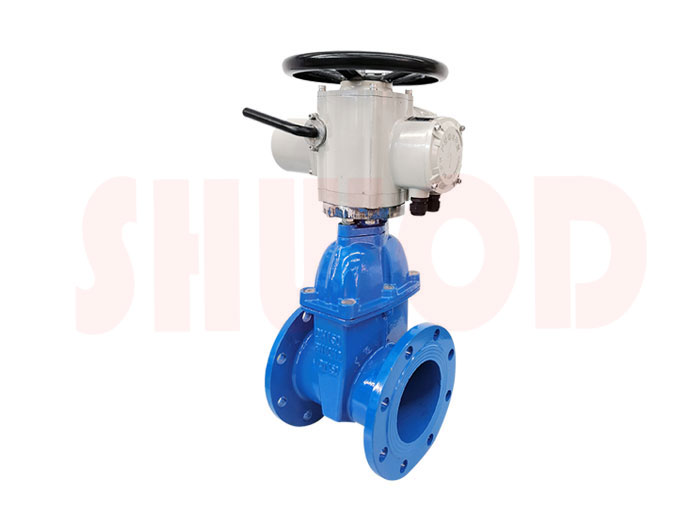

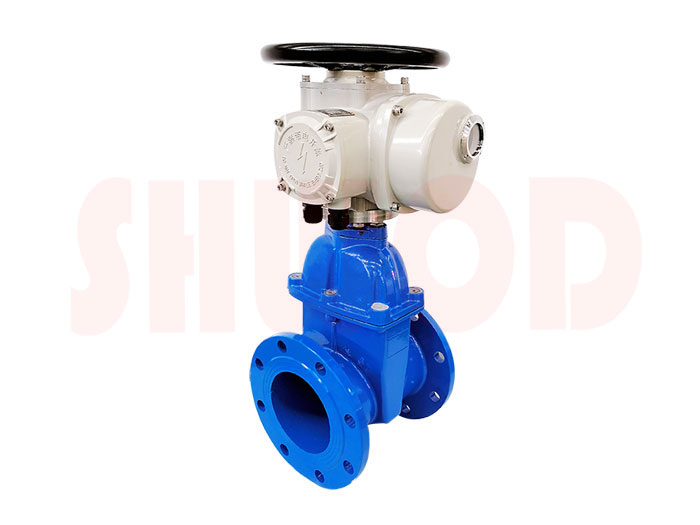

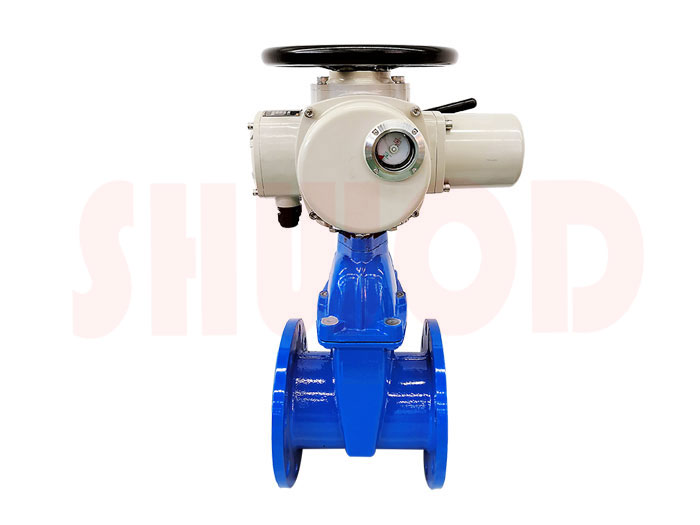

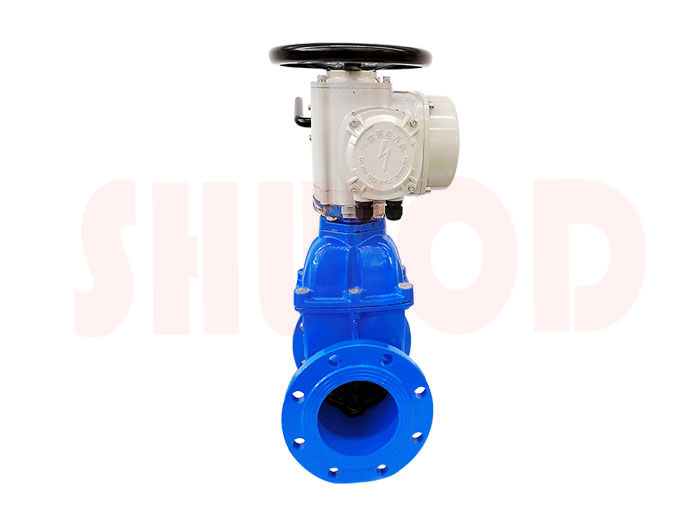

91视频安装下载黄暗杆闸阀

来源：上海91视频污污污黄色阀门科技有限公司作者：91视频安装下载黄蝶阀球阀执行器厂家点击量：1381

品牌：上海91视频污污污黄色
驱动能源: 91视频安装下载黄执行器
型号: Z945T/W-10
标准: 国标
压力环境: 常压
加工定制: 是
产品用途: 石油、化工、电力、能源、船舶、冶金、建材、造纸、锅炉设备

联系客服 13917586261

【产品概述】

Z945T/W-10型91视频安装下载黄暗杆闸阀采用Z型多回转91视频安装下载黄执行器与铸铁闸阀阀体组成，驱动部分采用Z型多回转91视频安装下载黄执行器，用以驱动和控制该91视频安装下载黄阀门的开启和关闭，操作人员可以在控制室内远距离对进行控制，也可以现场手动操作，也可以与计算机配合实现计算机自动控制。91视频安装下载黄暗杆闸阀广泛用于石油、化工、制药、电力等行业，在公称压力≤1.0Mpa的蒸气、水、油品等介质的管路上作启闭作用。

【性能特点】

1、适用于液、气介质管路和设备，作为接通和断流之用。
2、具有强度高、刚性好、耐磨损、寿命长、性能稳定等特点。

3、在管路中主要作截流用，安装不受流向限制。传动方式采用91视频安装下载黄，启闭时可传递较大的力矩，大大减轻了启闭强度。

【执行器参数】

型号规格	输出扭矩 N/m	输出转速 r/min	上限阀杆直径mm	手动速比	电机功率 kW	额定电流 A	参考重量 Kg
Z5	50	18	28	1:1	0.12	0.6	20
Z10	100	18	28	1:1	0.18	1	20
Z15	150	18	28	1:1	0.25	1.2	20
Z20	200	18	40	1:1	0.37	1.38	26
Z30	300	18	40	1:1	0.55	2.7	26
Z45	450	24	48	1:1	1:1	4	110
Z60	600	24	48	1:1	1.5	4.12	120
Z90	900	24	60	1:1	2.2	5.25	139
Z120	1200	24	60	1:1	3	7.9	142
Z180	1800	18	70	22.5:1	4	8.87	250
Z250	2500	18	70	22.5:1	5.5	12.05	255
Z350	3500	18	80	20:1	7.5	15.6	330
Z500	5000	18	80	20:1	10	20.5	350

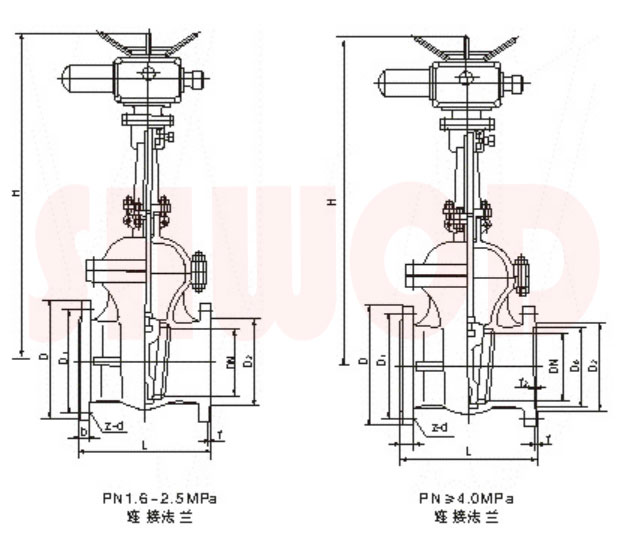

【外形尺寸】

公称通径DN(mm)	尺寸										重量（kg）
公称通径DN(mm)	L	D	D1	D2	b-f	z-d	H	H1	L1	L2	重量（kg）
100	229	215	180	155	22-3	8-18	757	594	161	391	88
125	254	245	210	185	24-3	8-18	802	639	161	391	100
150	267	280	240	210	24-3	8-23	843	680	161	391	122
200	330	335	295	265	26-3	8-23	993	830	161	391	178
250	380	390	350	320	28-3	12-23	1097	934	161	391	239
300	420	440	400	368	28-4	12-23	1194	1082	215	299	323
350	450	500	460	428	30-4	16-23	1269	1157	215	299	431
400	480	565	515	484	32-4	16-25	1445	1333	215	299	555
500	540	670	610	585	34-4	20-25	1658	1546	215	299	908
600	600	780	725	685	36-5	20-30	1758	1646	215	299	1148
700	660	895	840	800	40-5	24-30	1976		258	318	1800
800	720	1010	950	905	44-5	24-34	2136		258	318	2340
