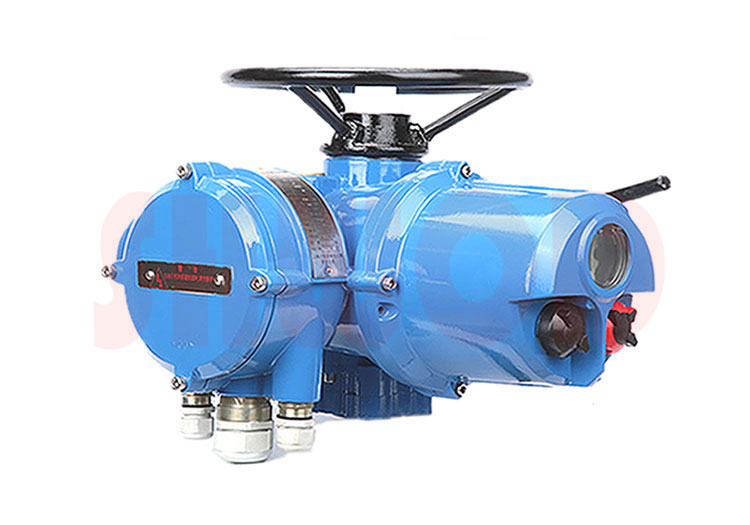

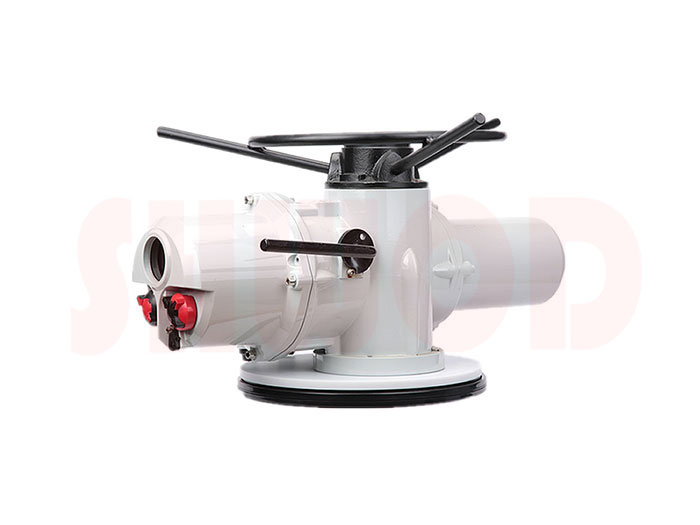

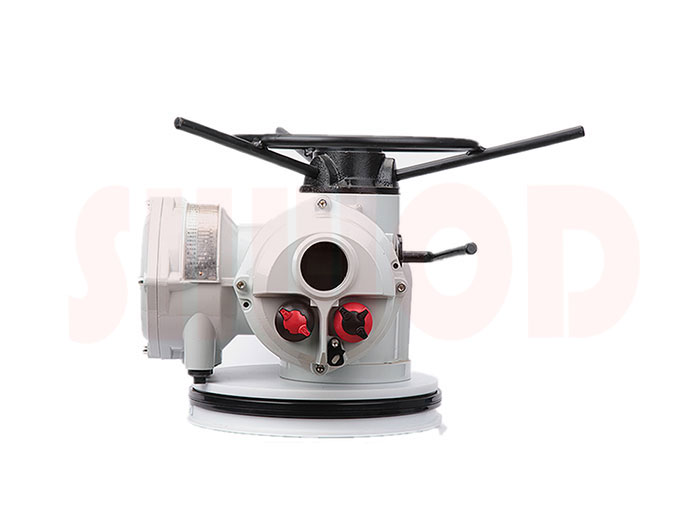

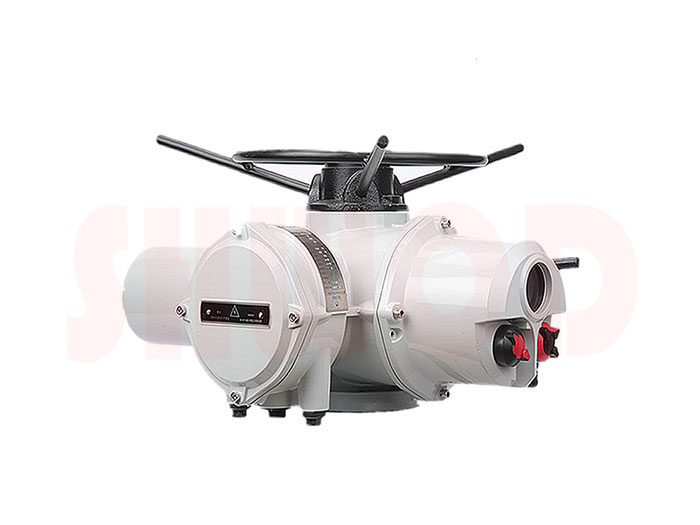

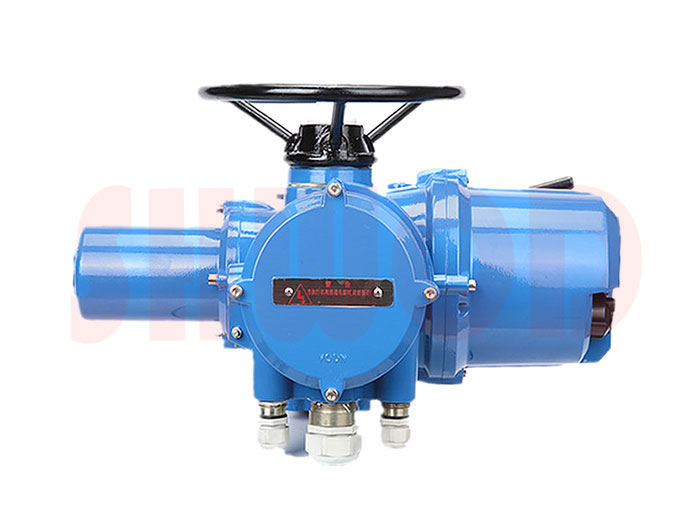

VQ型多回转91视频安装下载黄执行器

来源：上海91视频污污污黄色阀门科技有限公司作者：91视频安装下载黄蝶阀球阀执行器厂家点击量：3732

品牌：上海91视频污污污黄色
驱动能源: 91视频安装下载黄执行器
型号: VQ系列
标准: 国标
压力环境: 常压
加工定制: 是
产品用途: 石油、化工、电力、能源、船舶、冶金、建材、造纸、锅炉设备

联系客服 13917586261

VQ型多回转91视频安装下载黄执行器产品详情

【产品概述】

VQ系列智能91视频安装下载黄执行器采用国外先进的超大规模集成电路，是我司在引进国外先进技术的基础上，研发的新一代智能化、数字化、多功能的91视频安装下载黄执行器。非侵入式设计，通过手持遥控器即可对执行器的参数、功能进行设定、修正或组态设置。专业的数字力矩传感器和位移传感器，机电一体化的结构设计。因此造就了其完美的功能、优异的性能、轻巧美观、调试简单、操作方便。更适合于和各种阀门、风门等配套，组成执行单元，广泛应用于电站、石油、冶金、化工、输油管道、污水处理等自动控制系统中，既能满足频繁调节控制（VQM系列）,又能满足断续控制的要求（VQ系列）。

产品执行标准：Q/WDBM465-2010《VQ/VQM系列智能型多回转91视频安装下载黄执行机构》

【应用现场】

VQ系列91视频安装下载黄执行器在石油、化工、电力、冶金、水处理等领域的现场应用。

【工作原理】

机械部分是由鼠笼式感应力矩91视频安装下载黄机驱动，通过蜗轮蜗杆减速，带动空心输岀轴转动。在该减速箱中，具有手动/自动切换机构。当切换手柄处于手动位置时，操作手轮，通过离合器带动空心输出轴转动。当91视频安装下载黄操作执行机构时，手动/自动切换机构自动回落，离合器和蜗轮相啮合，由91视频安装下载黄机驱动空心输出轴。同时在91视频安装下载黄机驱动蜗杆轴上装有力矩传感器（亦有电流磁通感应）,在空心输出轴上通过伞齿轮啮合将行程传输到位置脉冲传感器上。

电控部分主要由主控制器、电源和电机驱动控制器、以及一些辅助模块构成。主控制器基于微控制器技术，实现执行器主体功能控制、显示、红外通信、比例控制、总线通信等功能。执行器的智能控制器，接收标准模拟电流控制信号、开关量控制言号、总线控制信号，同时与阀位传感器的位置信号相比较，将执行器的输出轴定位于和输入信号相对应的位置上，完成定位控制，又可以根据联锁控制、两线控制或事件信号定位于控制系统预先设置的位置，除非在运行过程中发生执行器的输岀轴转矩值大于额定转矩值或设定转矩值，否则执行器的智能控制器将满足控制系统的要求，发岀正确的指令，触发驱动模块，使91视频安装下载黄机接通电源，驱动执行器正常运行。

多转式智能型91视频安装下载黄执行器采用非侵入式设计，通过手持式基本型遥控器或多功能设定器即可对执行器的参数、功能进行修正或组态设置。

【主要特点】

•集成度高、功能强大、精度高、稳定性号、抗干扰性能好；

•机电一体化的结构设计：集减速器、电机、控制器和操作器于一体,便于用户安装、调试、操作和维修；

•通过遥控器可使系统复位；

•使用彩色LCD示屏，稳定清晰；

•系统参数在任何电源情况下不丢失；

•系统多个看门狗保护设计，确保系统程序正常运行；

•绝对编码位置传感器，采用非接触式测量，具有极高的测量精度和超长的使用寿命，适应性强；

•全行程时间可调，满足客户不同使用时间要求；

•中英文显示(可相巨切换)、菜单式操作，凸显了调试简单、操作方便的优点；

•采用双密封结构设计，无贯通轴设计及毋需开盖，通过遥控器进行设定、操作和复位，是防护等级IP67的绝对保证；

•先逬的力矩测量，性能稳定、工作可靠，对负载进行有效的保护。

【功能介绍】

•遥控器设定、操作、复位功能

•执行机构阀位显示功能

•执行机构运行状态显示功能

•行程限位保护功能

•力矩限位保护功能

•触点方式（常开/常闭）选择功能

•瞬间反向保护功能

•就地控制点动/自保持选择功能

•力矩旁路设置功能

•两线控制设置功能

•条件控制设置功能

•外部联锁设置功能

•ESD超越保护设置功能

•中断设置功能

•行程时间设置功能

•状态指示触点功能

•电源相序自动调整功能

【主要技术参数】

•工作制：

1）VQ（25%的接通持续率，接通次数≤630次/小时）

2）VQM（25%的接通持续率，630次/小时≤接通次数≤1200 次/小时）

•输入信号：

1）模拟信号a、4-20mA.DC输入阻抗250Ω

b、0-10mA.DC输入阻抗500Ω

2）脉冲开关量信号≥150ms 开、关、停、ESD、联锁开、联锁关

3）红外操控信号

4）总线（PROFIBUS、DeviceNet、MODBUS、HAR1等）

•输岀信号：

1）4-20mA.DC 负载阻抗750Ω

2）开关量信号

3）总线（PROFIBUS、DeviceNet、MODBUS、HAR1等）

•供电电源：

1）三相三线制：380V、415V、440V、460V、660V..（±10%）

2）单相：220V、230V（±10%）

3）订制

4）频率：50/60Hz（±1%）

•基本误差限：≤±1%

•死区：0%~25%可调（岀厂默认设置为≤5%）

•间隙：≤1°，直行程：≤1mm

•防护等级：IP67/IP68

•防爆等级：

1）遥控器本安型：ibIIBT4

2）执行机构防爆型：ExdIIBT4, ExdIICT4

•电缆进线口和接线端子

1）位于中间逬线口为Z11/2”或M40x1.5，位于两边的2个进线口为Z1”或 M25x1.5

2）电源端子共4个，规格为M5

3）控制信号端子规格为M4

•输出触点容量：

1）基本触点：5A 30VDC 5A 250VAC

2）附加触点：5A 30VDC 5A 250VAC

•环境条件：

1）环境温度：-30°C~+70°C （防爆型：-20°C~ +60°C）

2）相对湿度：5%〜95%

3）大气压力：86~106kPa

4）空气介质：周围空气中无腐蚀性气体

•抗干扰指示：

1）外磁场：≤400A/m , 50Hz

2）共模干扰：250V , 50Hz

3）串模干扰：有效值为1V的交流信号，频率为50Hz，相位0-360°

4）静电放电：6kV

5）电快速瞬间脉冲群：电源端1000V；信号输入端：500V

6）射频干扰：频率80~1000MHz，试验场强3V/m，距离1m

7）浪涌干扰：2kV

【型号规格】

•按执行机构输出轴位移的形式可分为：

1）多转式91视频安装下载黄执行机构

2）直行程91视频安装下载黄执行机构

3）角行程91视频安装下载黄执行机构

•按执行机构的工作制-接通持续率-每小时接通次数可分为：

1）开关型91视频安装下载黄执行机构（可逆，断续运行，25%的持续接通率，每小时接通次数小于630次）

2）调节型91视频安装下载黄执行机构（可逆，断续运行，25%的持续接通率，每小时接通次数大于630次，小于1200次）

•智能型91视频安装下载黄执行机构的型号分为：

1）VQ系列多转式智能型91视频安装下载黄执行机构

2）VQM系列多转式智能调节型91视频安装下载黄执行机构

3）VQML系列直行程智能调节型91视频安装下载黄执行机构

4）VQ/VGW系列角行程智能型91视频安装下载黄执行机构（多转式输岀加装VGW系列齿轮箱可以变换成90°角行程输岀）

5）VQM/VGW系列角行程智能调节型91视频安装下载黄执行机构（多转式调节型输岀加装VGW系列齿轮可以变浑成90°角行程输岀）

6）VQ/VGB系列多转式智能型91视频安装下载黄执行机构（多转式输岀加装VGB系列多转式齿轮箱，操控较大的闸阀、截止阀，传动比为 4:1、6:1、8:1、10:1、40:1或更大）

7）VQM/VGB系列角行程智能调节型91视频安装下载黄执行机构（多转式调节型输岀加装VGB系列多回转齿轮箱）

多转式智能型执行机构型号规格(380VAC/50HZ)

输岀转速182436487296114192VQ003/VQM03调节转矩N.m171715.613.6 额定转矩N.m34343434 电机功率KW0.070.070.130.14 堵转电流A2.3233.63.7 额定电流A0.750.7511.1 VQ008/VQM06调节转矩N.m34343027 额定转矩N.m818181816147 电机功率KW0.120.140.190.230.240.24 堵转电流A2.73.74.76.46.46.4 额定电流A0.851.1
