螺旋摆动缸电液执行器

来源：上海91视频污污污黄色阀门科技有限公司作者：91视频安装下载黄蝶阀球阀执行器厂家点击量：5285

品牌：上海91视频污污污黄色
驱动能源: 电液执行器
型号: FDS3系列
标准: 国标
压力环境: 常压
加工定制: 是
产品用途: 石油、化工、电力、能源、船舶、冶金、建材、造纸、锅炉设备

联系客服 13917586261

螺旋摆动缸电液执行器产品详情

【产品概述】

螺旋摆动缸电液执行器是采用螺旋摆动缸，为上海91视频污污污黄色FDS3系列智能型电液执行器，能实现自动回转功能，自带超负荷安全保护，可在现场/远程进行阀门开、关操作，可选择调节型以及开关型控制模式，现场带阀门开度显示以及全开全关位置指示，故障报警指示等功能。

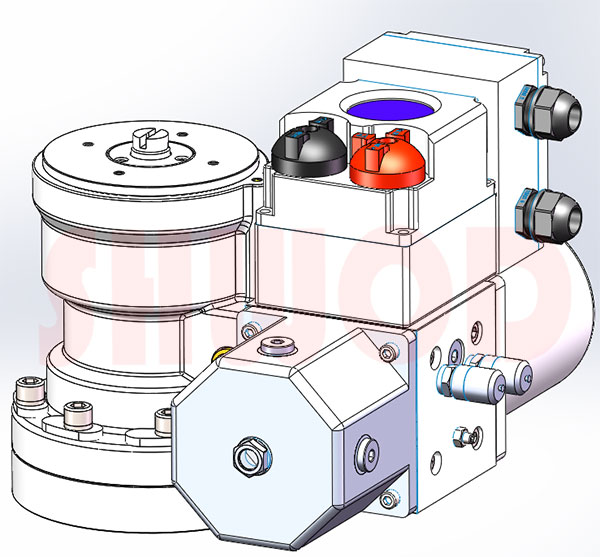

FDS3系列智能型电液执行器三维外形示意图

【设备特点】

● 集成一体化设计，自带91视频APP污污力源、执行器和电控箱，体积小，无需外接液压管路；

● 模块化设计，可以灵活组合不同功能和规格，满足负载和实际工况的要求

● 灵活的安装方式，即可整体安装，也可分体式安装，适应复杂的现场情况

● 采用双向泵做动力源，系统回路简单，可靠性高，功耗小，维护成本低

● 液压动力传输，输出力矩大，传递效率高，可过力矩保护

● 就地控制和远程控制

● 多种电制和电源可选，宽环境温度适应范围

● 全开、全关和阀位状态反馈功能

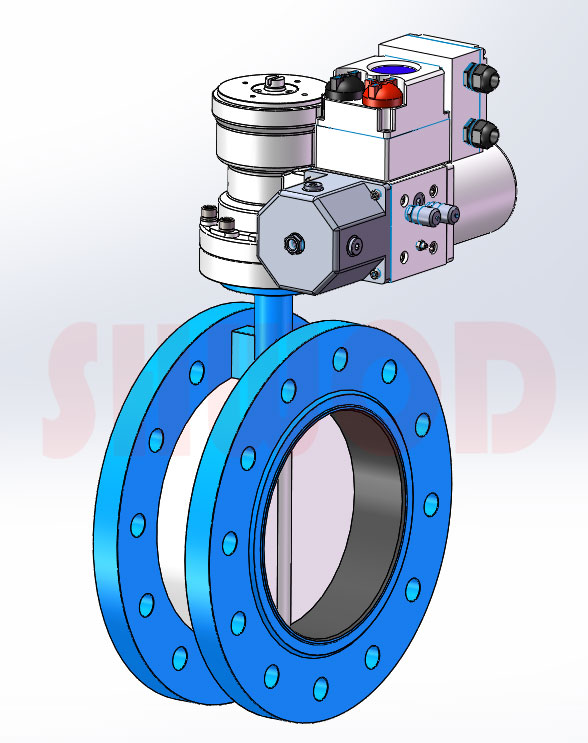

FDS3系列智能型电液执行器和法兰蝶阀示意图

【技术参数】

型号		FDS3系列
1	产品类型	智能型角行程电液执行器
2	工作扭矩	125N.M~16000N.M
3	行程角度	0~90°
4	启闭时间	2S~70S
5	防护等级	IP56/IP67
6	动作类型	开关型/调节型
7	电机功率	350W~750W
8	电机电制	220VAC，50Hz（或380V AC 50Hz，或其它）
9	电机转速	2800 r/rev
10	油泵排量	0.27cc/rev~0.88cc/rev
11	油泵额定压力	13.5MPa
12	油泵最高压力	16MPa
13	油泵输出流量	0.6L/min~2.4L/min（@13.5MPa）
14	执行器工作腔容积	26ml~1800ml

【供货范围】

【设备组成】

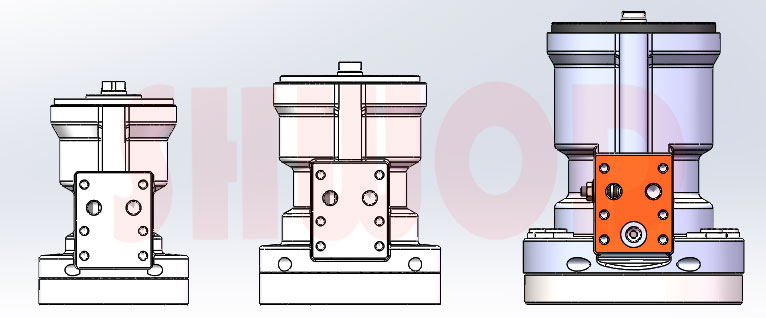

500N.M/1000 N.M /2000 N.M螺旋摆动缸

螺旋摆动缸内部结构图
